竞彩篮球胜分差查询: CCD 自動絲印機

型號:
TX-YKP5070-CCD
功率:
5.5KW
最低訂購量:
1
適用范圍:
適用于不干膠、信用卡、陶瓷花紙、薄膜開關、熱轉印膜、燙畫等產品的平面印刷,也適用于以金銀卡紙、金屬薄板、PVC等為基材,套印精度要求高的產品的平面印刷。
  • 商品說明

竞彩篮球胜分差分析 www.acqpg.com ★適用范圍

適用于不干膠、信用卡、陶瓷花紙、薄膜開關、熱轉印膜、燙畫等產品的平面印刷,也適用于以金銀卡紙、金屬薄板、PVC等為基材,套印精度要求高的產品的平面印刷。


★ 主要參數

設備型號

TX-YKP5070-CCD

氣源壓力

0.5-0.8Mpa

最大印刷范圍

500X700MM

電壓

380V  50Hz

最大裝框尺寸

750X1080MM

耗氣量

15L/min

機器產能

  500P/h

功率

5.5KW

堆料高度

300MM

產品套印精度

±0.05MM

承印厚度

0.1-2MM

設備尺寸

L*W*H:3500*1100*2050MM

工作臺位移量

±5MM

設備重量

950KG

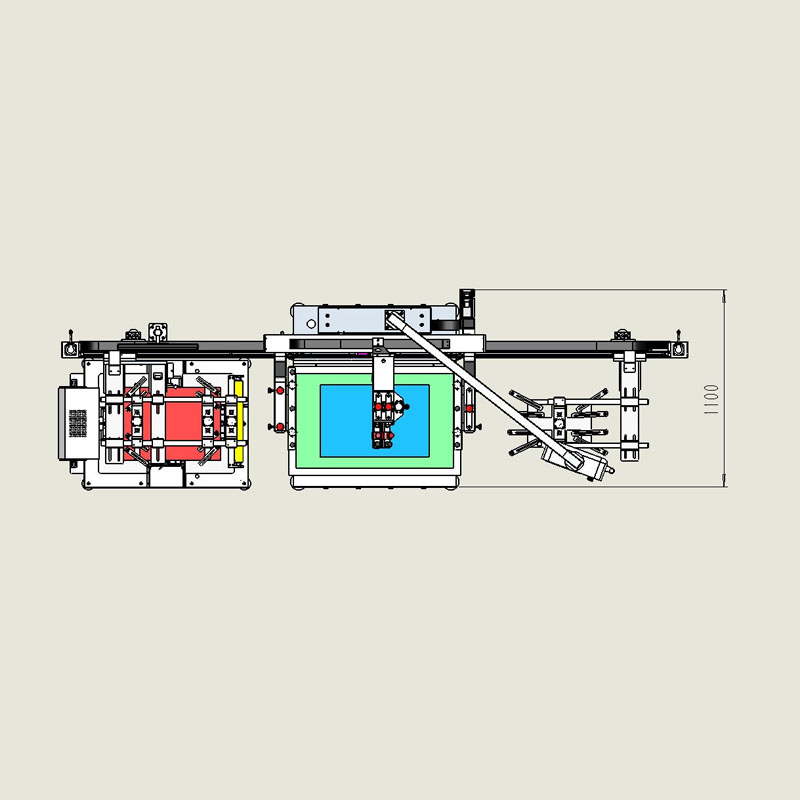

★設備外形尺寸圖



1573612748825727.jpg 1573612749403295.jpg


★設備參數

機械外形尺寸

L*W*H 3500*1100*2050MM

網框平行度調整方式

螺桿調節

機械重量

950KG

洗版高度

50MM

工作臺面離地高度

880MM

印刷方向

從右向左印刷

工作臺面尺寸

600X800MM

印刷速度

50-300MM/s

吸氣面積

500X700MM

刮刀/回墨刀印壓壓力調整

機械+氣壓

最大印刷面積

500X700MM

網版固定方式

氣動+機械

吸氣孔孔徑

1.0MM

控制箱位置

吊架式可移動

網框厚度范圍

30-45MM

印刷速度

50-300MM/s

功率

5.5KW

印刷行程

100-750MM 可調

耗氣量

15L/min

刮膠/回墨刀口距離

60MM

刮刀/回墨刀上下行程調節方式

螺紋調節

印刷頭驅動方式

伺服電動驅動

刮刀/回墨刀上下壓力控制

機械+氣壓

網版升降驅動方式

變頻電機驅動

刮刀/回墨刀上下行程

25MM

網框上升高度

270MM

印壓可調尺寸

15MM

網版水平垂直上下定位精度

±0.10MM

刮刀可傾斜角度

0-45°

工作臺面材質

鋁板硬質氧化

回墨刀可傾斜角度

0-45°

吸氣孔孔徑

1.0MM

印刷行程與臺面平行度

±0.10

定位方式

CCD移動定位

操控方式

觸摸屏操作

臺面吸氣面積

500X700MM

裝框方向

前后方向

臺面平面精度

±0.10

臺面位移角度

±3°

印刷精度

±0.05MM

網框厚度范圍

30-45MM

重復印刷精度

±0.05MM

網框懸臂固定方式

螺絲固定

臺面微調精度

±0.05MM

緊急停止開關

按鈕急???/span>

安全?;?/span>

急???/span>

1、機頭升降采用變頻電動式,印刷頭左右動作采用伺服電動驅動,材料定位采用CCD光學鏡頭+移動平臺由工控機計算精確定位。

2、PLC控制電路,印刷和網版升降采用獨立驅動源,伺服電機控制印刷。

3、氣動控制印刷刮刀旋轉,達到防滴墨效果,結構緊湊,方便實用。

4、設用手動/半自動/全自動三種模式,印刷間接時間數字控制。

5、獨立設計的機頭升降裝置,刮墨刀/回墨刀、網版裝卸和網版清洗方便。

6、左右網版夾設氣動/機械固定,同時安裝版距調節裝置,X、Y軸獨立調節。

7、伺服電機數字化控制機械手放料和取料,傳料平穩,定位精確。

8、設備更配套有除靜電和除塵裝置,操作簡便,效率更高。

9、大尺寸液晶顯示屏操作界面,操作便捷。


★配置清單

TX-YKPZ-5070配置清單(電氣)

名稱

規格

品牌

產地

PLC

FX5U-80MT/ES

三菱

日本

觸摸屏

MT8071IP

威綸

臺灣

16位繼電器

Y448

勝藍

深圳

8位繼電器

Y412

勝藍

深圳

公用段端子臺

T075

勝藍

深圳

公用段端子臺

T078

勝藍

深圳

空氣開關

3P32A

正泰電器

浙江

空氣開關

1P6A

正泰電器

浙江

斷相與相序?;ぜ痰縉?/span>

XJ3-G

正泰電器

浙江

交流接觸器

C1*2-2510

正泰電器

浙江

交流接觸器

LG/0910

正泰電器

浙江

電磁閥

YSVM220-4EI--5G-02

YSC

韓國

開關電源

LRS-100-24

明緯

臺灣

變頻器

380V 0.75KW

源信

深圳

變頻器

220V 1.5 KW

源信

深圳



★更多細節

1573612845309767.jpg  1573612858796190.jpg
